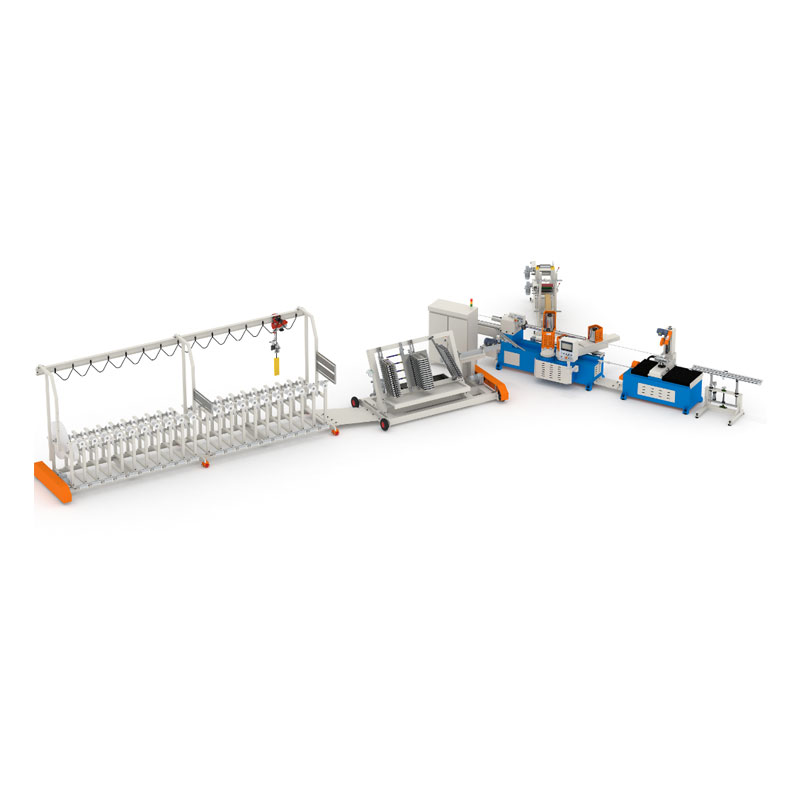

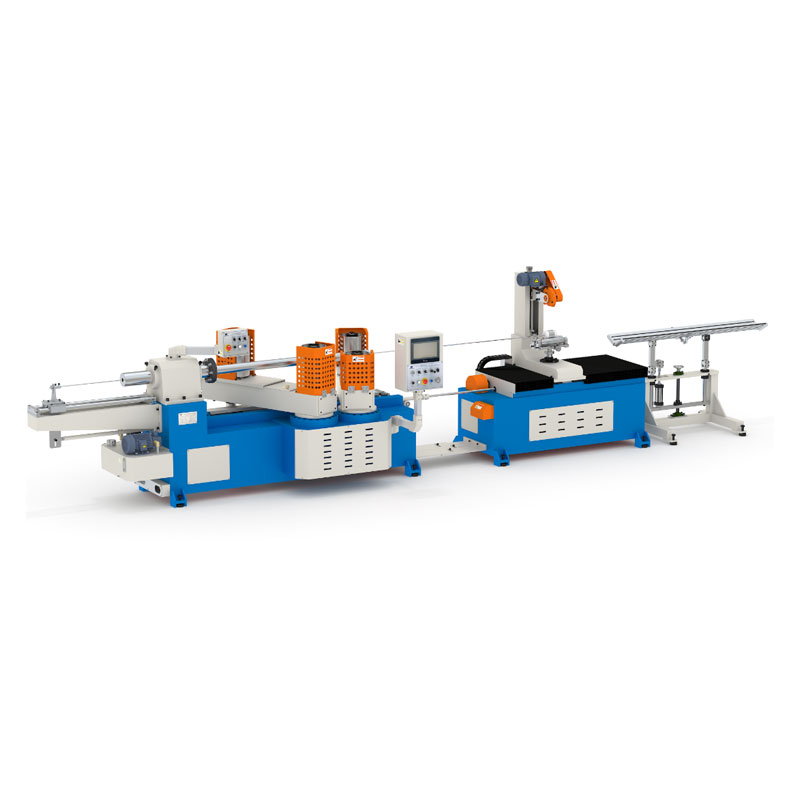

Важка машина для виготовлення паперових труб

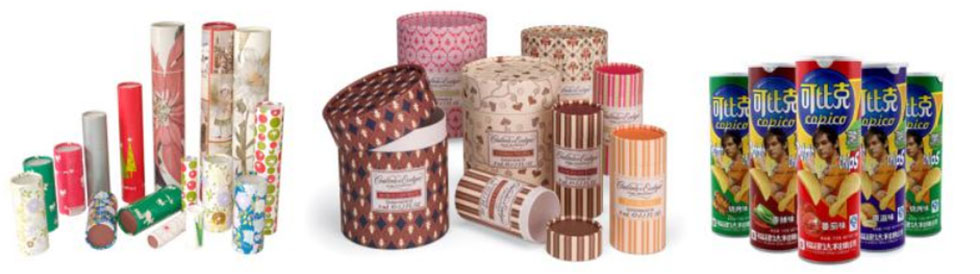

Він може бути використаний для отримання паперових труб з хімічних волокон, різних композитних конструкційних паперів та невеликих промислових паперових труб. Ця машина має можливість утворювати спіральні паперові трубки та інтегрує функції склеювання, обмотки та різання в одну, що робить операцію ефективною та зручною.

Функціонування

"E" серія важкої машини для виготовлення паперових труб, розробка ідеї проста 、 компактна 、 стабільна.

Стандарт для виготовлення паперової трубки 3 ”(ID76.2 мм), максимальна товщина стіни за 10 мм, найбільший ідентифікатор трубки може до 200 мм.

Специфікація

Особливості

1. Весь машинний каркас виготовлений з товстої сталевої пластини і зварюється за допомогою вторинної обробки, що значно покращує стабільність та довговічність обладнання.

2. Основна система передачі приймає структуру відновлення передач, яка має характеристики низького робочого шуму, низького виробництва тепла, високої швидкості та високого крутного моменту.

3. Оснащений висококласним векторним інвертором для управління основним двигуном для досягнення гнучкої та ефективної роботи змінної швидкості.

4. Оснащений гідравлічним механізмом натягу та датчиком кута для автоматичного регулювання напруги ременя для забезпечення стабільної роботи.

5. Оснащений синхронною системою різання, яка використовує комбінацію кульового гвинта та сервомоторя для досягнення високоточних та високопоставлених операцій різання.

6. Оснащений імпульсним сигналом та системою компенсації подачі, щоб забезпечити, щоб довжина різання завжди була послідовною на різних швидкостях.

7. Через подвійну незалежну архітектуру PLC контроль та обчислення сигналів відокремлюються для оптимізації ефективності різання та точності управління довжиною.

8. Нещодавно оновлений інтерфейс сенсорного екрану з великим екраном робить операцію більш зручною, а інтерфейс більш помітним.

9. Оснащений інтелектуальним пристроєм для годування паперу, він автоматично відчуває і зупиняється, коли папір проривається, щоб запобігти мізерції.

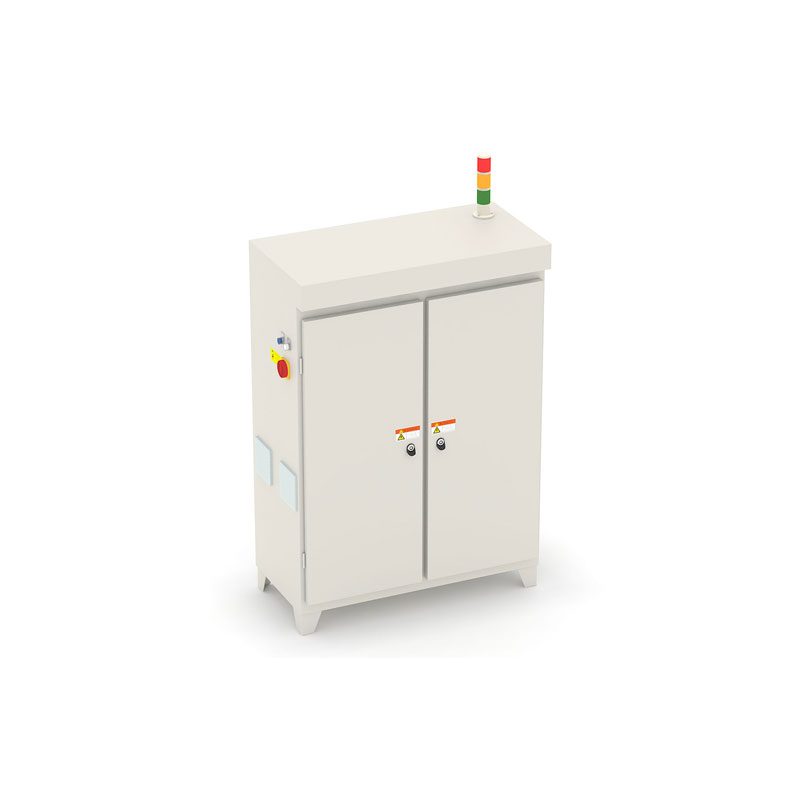

10. Інтегрована конструкція з електрифікованим управлінням ефективно інтегрує тримач рулону паперу, стійку для покриття клею та механізм подачі паперу.

11. Модульна конструкція електричної проводки всієї машини покращує ремонтопридатність та зручність заміни системи.

12. Він підтримує розширення мережевих функцій, з'єднання виробничих ліній або іншого обладнання та має можливості віддаленого моніторингу та обслуговування, а також підтримує стандартний протокол промислового зв'язку Modbus TCP.

Деталі машини

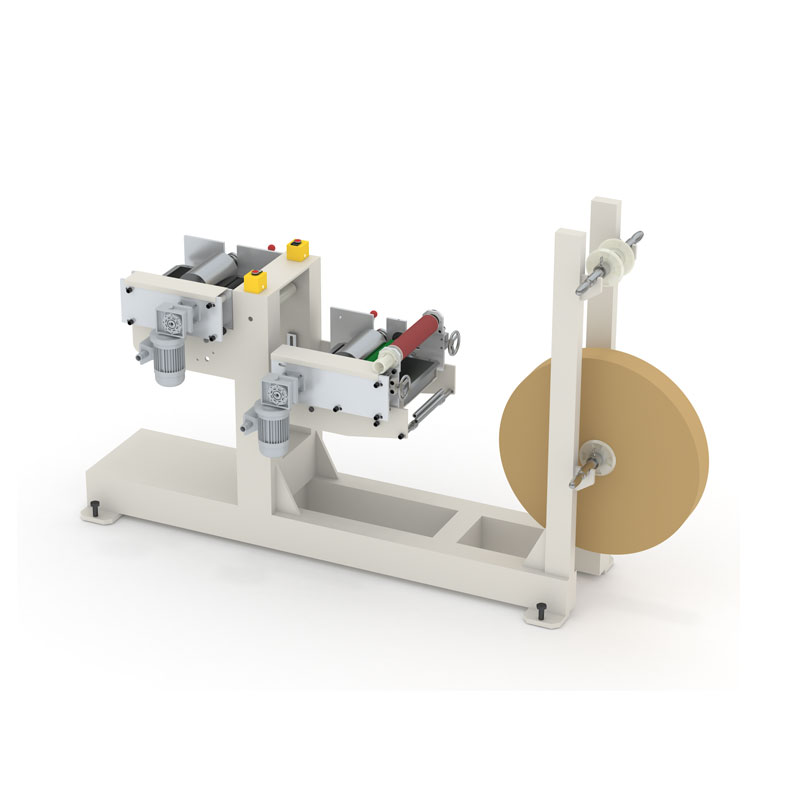

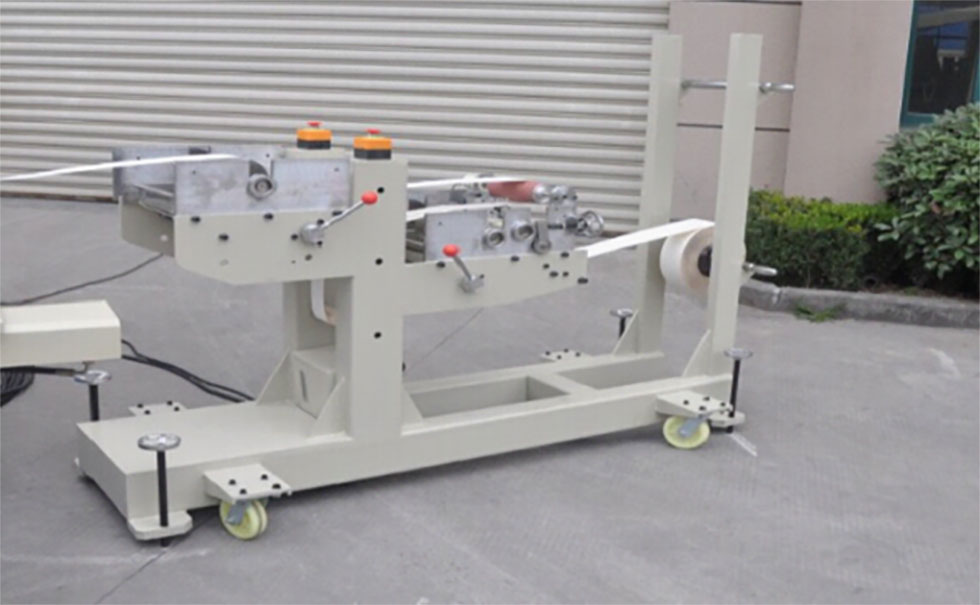

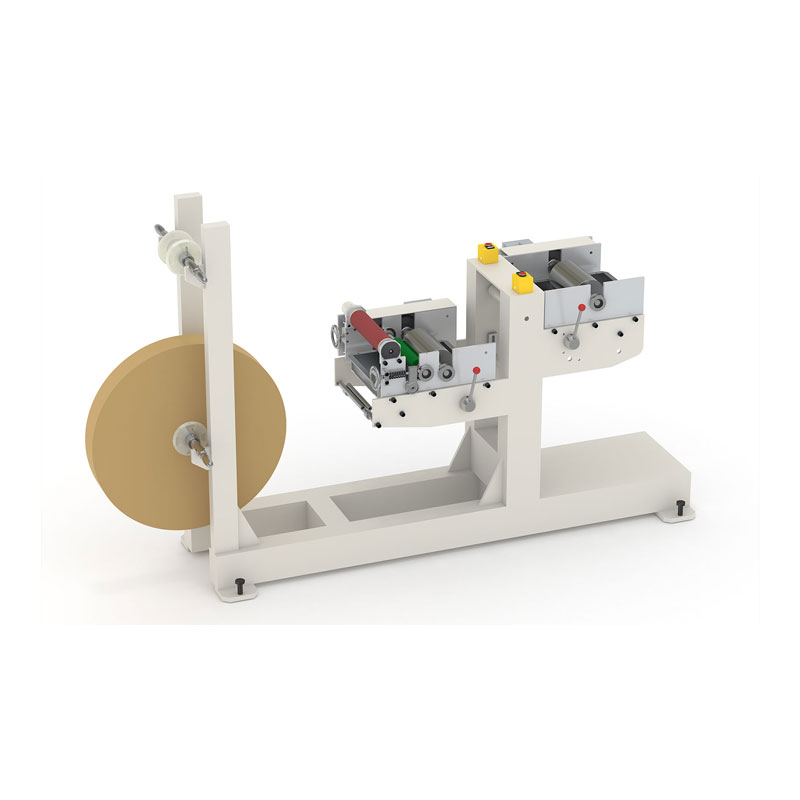

Багатофункціональна система годування нижнього паперу

Інтегрує декілька ключових компонентів, включаючи автоматичний пристрій для подачі лотка для паперу, однобічний модуль склеювання типу роликів, систему прокатки мастила та модуль виявлення стрічки на основі кодера для досягнення інтегрованого управління, що передає, склеювання та моніторинг.

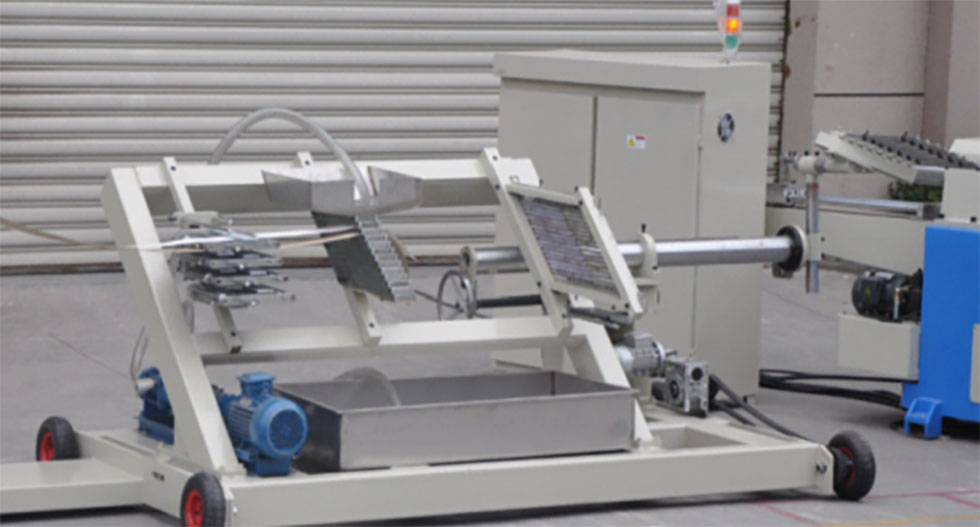

Стандартна конфігурація 16-шарова стійка для водоспадів: (інші пристрої клею необов’язкові)
ОСОБЛИВОСТІ: Загальна стійка для клею має низьку висоту і проста в експлуатації, використовуючи насос для гвинтового клею 3 кВт для циркулюючого клею та поліуретановий шланг для вискоблювання клею.

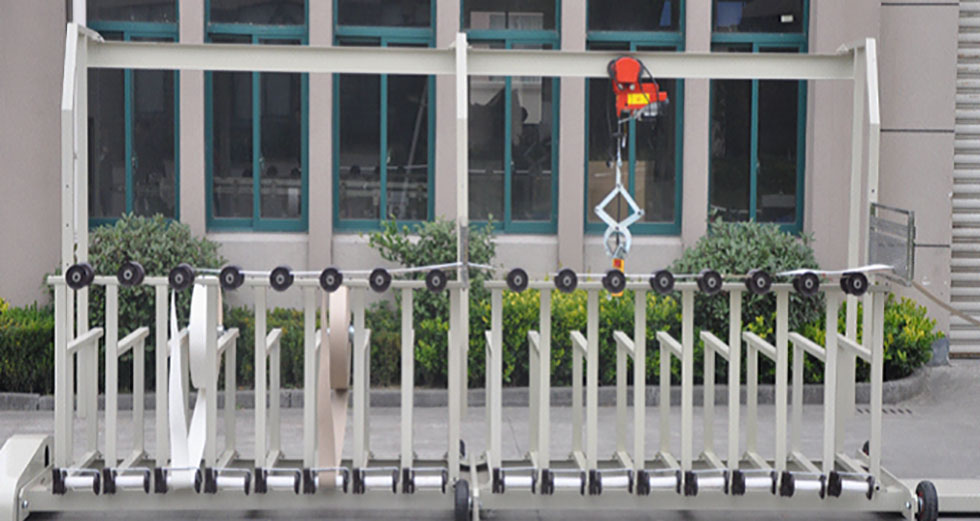

Стандартна конфігурація 16-шарова 90-градусна лоток для паперу:
Особливості: паперовий лоток завантажується електричним краном, а паперовий лоток легко керувати.
За допомогою пристрою регулювання кута лотка для паперу.
Максимальний діаметр лотка для паперу - 1500 мм (настроюється вище 1500 мм).
